Обзор устройств SignalHound

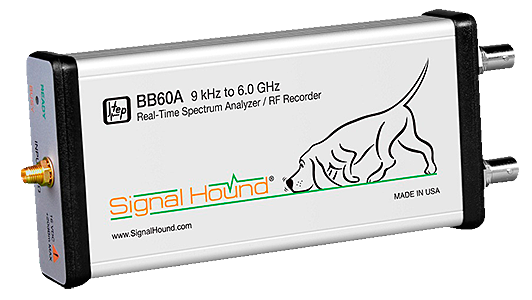

BB60A: Анализатор спектра реального времени в диапазоне от 9 кГц до 6 ГГц и регистратор ВЧ сигналов с полосой пропускания 20 МГц

Анализатор спектра реального времени Signal Hound BB60A, также являющийся регистратором высокочастотных сигналов, представляет собой новейшее дополнение к семейству продукции Signal Hound. Благодаря использованию интерфейса USB 3.0 устройство BB60A осуществляет высокоскоростную передачу оцифрованного радиосигнала со скоростью 140 Мб/с. 14-ти битный аналогово-цифровой преобразователь (АЦП) устройства работает со скоростью 80 миллионов выборок в секунду, что обеспечивает мгновенную полосу 20 МГц. При функционировании устройства в качестве анализатора спектра используется собственный прикладной программный интерфейс (Application Programming Interface – API), выполняющий быстрое преобразование Фурье со скоростью до 1,2 млн. операций в сек. API передает спектральные данные в реальном времени в графический интерфейс пользователя (Graphical User Interface - GUI), выполненный с открытым исходным кодом, или приложению потребителя. Из-за значительных требований по обработке данных рекомендуется использовать настольный персональный компьютер с процессором не хуже, чем Intel i7-2600, или ноутбук с процессором не хуже, чем Intel i7-3612QM. Для функционирования устройства BB60A в качестве регистратора ВЧ сигналов необходимо наличие жесткого диска со скоростью записи не менее 250 Мб/с. Программное обеспечение с открытым исходным кодом “FM Demo” демонстрирует данную возможность посредством записи радиостанций целого FM радиодиапазона в полосе 88 - 108 МГц на диск. Вы можете прослушивать любые две радиостанции одновременно в прямом эфире или в записи. Обратите внимание, что одна минута записи требует 10 Гб дискового пространства. Программное обеспечение обеспечивает отображение спектра в двухмерном и трехмерном режимах. Предусмотрен режим отображения спектра во времени с помощью уменьшающейся насыщенности. Обычно в данном режиме легче отследить одиночные артефакты в спектре сигнала. Картинка ниже показывает переход между частотами генератора HP 8662A в реальном времени. Вы можете точно видеть, что именно происходит в частотной области, когда система ФАПЧ переходит в режим синхронизации. Данный пример хорошо показывает возможности BB60A как инструмента разработки.

Основные характеристики и особенности:

  • Диапазон частот: 9 кГц - 6 ГГц;
  • Динамический диапазон: -151 - +10 дБм;
  • Полоса анализа (RBW): 10 Гц - 10 МГц;
  • Эффективная полоса: 20 МГц;
  • Скорость развертки: до 24 ГГц/сек (при RBW > 10 кГц);
  • Не требуется внешний источник питания – устройство питается от USB;
  • Мощная цифровая обработка сигнала происходит на ПК;
  • Открытый API позволяет разрабатывать собственные приложения;
  • Прибор совместим с ОС Windows 7 и Windows 8;
  • Используется интерфейс USB 3.0; скорость передачи информации до 140 Мб/сек;
  • Размеры: 194 x 81 x 30 мм, вес 310 грамм.

Дополнительная информация:

Требования к компьютеру (0.1 MB, pdf)
Краткая информация (0.2 MB, pdf)
Технические характеристики BB60A (0.2 MB, pdf)
Инструкция пользователя на английском языке (1.6 MB, pdf)

Скриншоты работы BB60A

Программное обеспечение и описание API доступны в разделе "Файлы"

Заявки на приобретение прибора можно оставить по электронной почте sales@radiocomp.ru или телефонам: (495) 957-77-45, (495) 361-0904.

Госреестр средств измерений

Портативные анализаторы спектра Signal Hound USB-SA44B и USB-SA124B компании SignalHound включены 28 июня 2013 г. Федеральным агентством по техническому регулированию и метрологии Российской Федерации в Государственный реестр средств измерений (Свидетельство US.C.35.010.A № 51316)

Эксклюзивный представитель компании Signalhound в России - ООО "Радиокомп"
